[筆記]OSG-2.8.2在VS2010下的配置安装

 Open Scene Graph 安裝



教學影片



相關的工具：

1、 最新版的OSG庫：OpenSceneGraph-3.0.0.zip。

http://www.openscenegraph.org/downloads/stable_releases/OpenSceneGraph-3.0/source/OpenSceneGraph-3.0.0.zip

2、 安裝源始代碼需要的工具：cmake-2.6.4-win32-x86.zip。

3、 第三方庫3rdParty_VC10_x86_x64.zip

http://members.iinet.net.au/~bchrist/3rdParty_VC10_x86_x64.zip

4、 數據文件包：OpenSceneGraph-Data-3.0.0.zip

 http://www.openscenegraph.org/downloads/stable_releases/OpenSceneGraph-3.0/data/OpenSceneGraph-Data-3.0.0.zip

二、編譯準備

為了編譯的順利進行，將下載的文件組織如下：

在C盤建立一個OSG的文件夾，然後其他文件如下放置：

C:\OSG\OpenSceneGraph:源碼解壓後放於此

C:\OSG\3rdParty：第三方庫解壓後放於此

C:\OSG\OpenScenGraph-Data-3.0.0.zip：數據包解壓後放於此。

三．安裝源碼

1、 安裝CMake之後，打開CMake -gui.exe

2、OpenSceneGraph-3.0.0.zip解壓後,將裡頭的CmakeLists.txt,拖到Cmake界面。



3、 點擊Configure,選擇Visual Studio 10（x64）,finish後進行相關設置:

ACTUAL_3RDPARTY_DIR值C:/OSG/3rdParty /X64

BUILD_OSG_EXAMPLES :ON

CMAKE_INSTALL_PREFIX：C:/OSG/OpenSceneGraph/;

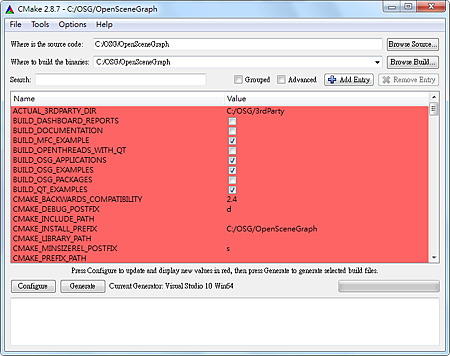

如下圖



4、點擊Configure後，跑一下後將Advanced打勾，將BUILD_MFC_ EXAMPLE設置為on,然後按下Configure配置。(若沒有將第2步將裡頭的CmakeLists.txt,拖到Cmake界面，這裡就找不到BUILD_MEF_EXAMPLE檔)

5、點擊Generate，建構完成。



四、在VS2010下編譯

1、 用VS2010打開OpenSceneGraph.sln（C:\OSG\OpenSceneGraph)，再對All_BUILD進行建置，選擇（Debug和Release都要），這段編譯時間是很長的，我的電腦有跑約3個小時。

2、再對INSTALL也進行建置。這就不會等太久了。



五、環境變數設置(右擊我的電腦->內容->進階系統設定>環境變數)

對系統變量設置如下：

OSG_FILE_PATH: C:\OSG\data

PATH：C:\OSG\bin;

可在命令行進行測試osgversion,osglogo,osgviewer cow.osg。



六、設置VS2010

打開VS2010

include目錄添加：E:\OSG\OpenSceneGraph\include

程式庫目錄添加：E:\OSG\OpenSceneGraph\lib



七、新建OSG项目测试

（1） 打開VS2010，創建一個WIN32控制台程序。

（2）注意：請選空項目，在源程序中添加一個新項，添加一個C++文件（cpp）。

（3）在這個CPP文件中輸入代碼：(fountain.osg來自/bin，可替換成別的圖形)

        #include <osgViewer/Viewer>
        #include <osgDB/ReadFile>

        int main( int, char ** )
        {
               osgViewer::Viewer viewer;
               viewer.setSceneData( osgDB::readNodeFile( "fountain.osg" ) );
               return viewer.run();
        }

（4）打開項目屬性的鏈接器，輸入裡加上：

OpenThreadsd.lib

osgd.lib

osgDBd.lib

osgUtild.lib

osgGAd.lib

osgViewerd.lib

osgTextd.lib

  注意：我這裡編譯的是debug版本，所以編譯的庫都有的命名為*d.lib，如果是release版本，這裡要略做修改。

（5）運行程序，一個噴泉三維效果：







--

問題: win7+vs2010  出現zlib1d.dll的问题

1.    環境變數path加入C:\OSG\3rdParty\bin

2.    把zlib1d.dll 刪除，zlib1.dll改成zlib1d.dll

3.    建置後錯誤， LINK : fatal error LNK1104:無法開啟檔案'freeglut.lib'

       (1)下載:http://freeglut.sourceforge.net/   freeglut.vcproj使用Release執行編譯。

       (2)這時會生成Release目錄，將freeglut.dll複製到system32下。

       (3)將freeglut-2.6.0\include\GL   的.h 複製 C:\Program Files\Microsoft SDKs\Windows\v7.0A\Include\gl

       (4)將Release目錄下的freeglut.lib   複製C:\Program Files\Microsoft SDKs\Windows\v7.0A\Lib
